LDZ-Ⅱ型電磁流量轉換器
一、工作原理
轉換器經e/B運算后，輸出電流I與平均流速V成正比，其中激磁電流is就是與磁感應強度B成比例的電流。由此可見，磁感應強度B是有一定條件的，它的大小不僅與激磁電壓、激磁頻率有關，而且被測介質中鐵磁性物質濃度變化的函數。所以用基準電流is來進行e/B運算的方法，只能消除激磁電壓、激磁頻率變化所造成的影響，還不能直接用來測量鐵磁性介質磁導率變化的流量。
那么怎樣消除測量介質中磁導率變化的影響呢？Ⅱ型轉換器利用安裝在LDK型變送器內部的磁場檢測線圈所感應的電動勢作為基準電壓，電動勢正比于變送器磁感應強度B，但是與B在相位上相差90°，因此，必須將這個感應電動勢移相成與B同相后進入除法電路進行運算，這樣，對于被測介質流量所造成B的變化就可以得到補償。

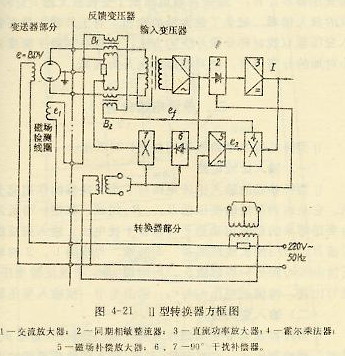

Ⅱ型轉換器的原理方框圖如圖4-21所示。

由方框圖可知，來自變送器的感應電動勢e和霍爾乘法器4的輸出電壓ef在反饋?zhàn)儔浩鰾1、B2的次級進行比較，的偏差電壓ex=e-ef.偏差電壓ex經輸入變壓器再由交流放大器1放大成高電平信號，輸給同期相敏整流器2解調成直流電壓。此直流電壓經直流放大器3放大轉換成直流電流I輸出。
另一方面，由安裝在變送器內的磁場檢測線圈上所感應的電動勢e1，經磁場補償放大器5放大后，獲得與變送器磁感應強度B成比例的電壓e2，e2同時和輸出電流I進入霍爾乘法器4產生霍爾輸出電壓ef。這樣，ef就與輸出電流I和正比于B的電壓e2的乘積成正比。即ef=I*K5*B,式中K5為磁場補償放大器的放大系數。根據上述工作過程將ef代入前式，ex=e-ef=e-I*K5*B。因?yàn)檩敵鲭娏鱅=KA*eX，式中KA為整機開環放大系數，經整理后得輸出電流I=K5*e/B，整機實現了e/B運算，因而對被測介質磁性所造成B的變化得到補償。
同時，變送器輸出信號e中夾雜的90°干擾由交流放大器放大進入90°干擾補償器6和7，然后負反饋至輸入端--犯規變壓器B1、B2，從而有效地抑制了交流放大器1對90°干擾的放大倍數，避免了放大器的飽和。對于共模干擾采取輸入變壓器雙線對稱分段并繞的方法，以提高初級平衡度并減小對地的分布電容，使共模抑制比大為提高。

二、單元電路分析
㈠ 輸入比較電路
㈡ 輸入變壓器
㈢ 交流放大器、同期相敏整流器、直流功率放大器和霍爾乘法器
㈣ 磁場補償放大器
㈤ 90°干擾補償器
㈥ 電源
三、轉換器的一般調整和校驗
㈠ 校驗轉換器時的接線方法
㈡ 通電檢查
㈢ 轉換器的閉環和交流放大器的負反饋調整
㈣ 基本誤差校驗
四、主要技術指標
