LDZ-Ⅱ型電磁流量轉換器
一、工作原理
二、單元電路分析
㈠ 輸入比較電路
㈡ 輸入變壓器
Ⅱ型轉換器采用變壓器作為輸入級，它的特點是噪聲小，共模干擾抑制比大，可將對稱（雙端）輸入轉換成單端輸出。
為提高轉換器一直干擾能力和克服外界產生的噪聲，對輸入變壓器采取了以下幾方面的措施。

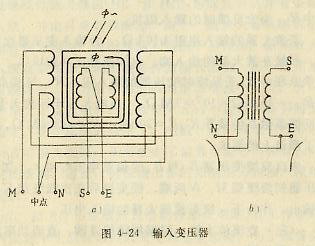

⑴ 變壓器鐵芯采用高磁導率合金材料--1J79做成“Ⅱ”型（每片對插），并把初、次級線圈分別分成上、下兩部分（即分段繞法）。初級用雙線并繞，分別繞在鐵芯骨架的兩邊，以保證其對稱性，初級起始端的標號為M、N，如圖4-24 a所示。對于有用磁通Φ涼拌繞組相當于串聯，能感應出電動勢；而對于干擾磁通Φ~，由于它從同一方向進入，兩半繞組等于反向串聯，因而使穿入鐵芯中的雜散磁通所感應的干擾電動勢相互抵消。
⑵ 輸入變壓器采用雙層靜電屏蔽，如圖4-22b所示。靜電屏蔽就是在線圈外面包上一層銅箔，自身不能閉路。兩個屏蔽層分別包在初、次級線圈外面，這樣，干擾電流就分別通過屏蔽層入地，不會進入兩個線圈。同時，整個輸入變壓器外面再用兩層高磁導率合金材料的罩將它屏蔽起來，使外界電、磁場的干擾降低到最低限度。
⑶ 在電路上采取浮空輸入，即輸入回路的接地點與底板絕緣開來，見圖4-24b中的中點。這樣，干擾對地的電流就沒有通路，不會產生干擾電流。
關于整機的輸入阻抗，由于整機電路采用串聯負反饋方法，因而使輸入阻抗大為提高。其輸入阻抗Rin用數學公式表示為：
Rin=Roi(1+KA*β)
式中Roi為無反饋時的輸入阻抗。
若放大器的輸入電阻為10KΩ,而輸入變壓器次級兩端S、E接在放大器的輸入端，它的匝數比n為10：1，根據電工學原理可知，無反饋是便器的輸入阻抗Roi可提高n2倍，即Roi=10KΩ*102=1MΩ。當放大器開環系數KA與反饋系數β的乘積KAβ=200時，Rin=200MΩ,因此滿足了測量上的要求。；
來自發塊變壓器B1與B2的偏差電壓ex和egj加在輸入變壓器初級繞組M、N兩端，經變換后在次級繞組S、E兩端輸出，作為下一級交流放大器的輸入電壓。
㈢ 交流放大器、同期相敏整流器、直流功率放大器和霍爾乘法器
㈣ 磁場補償放大器
㈤ 90°干擾補償器
㈥ 電源
三、轉換器的一般調整和校驗
㈠ 校驗轉換器時的接線方法
㈡ 通電檢查
㈢ 轉換器的閉環和交流放大器的負反饋調整
㈣ 基本誤差校驗
四、主要技術指標
