變送器交變磁路的特點
變送器交變磁路的特點
變送器主要由激磁電路和信號回路組成,如圖所示。
交變磁路的特點
根據電工學原理可知：激磁線圈通交流電時產生交變磁場，這種交變磁場具有以下特點：

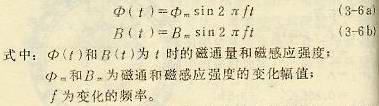

1。已知交流電流的電壓是隨時間正弦變化的，所以激磁線圈的磁動勢、磁通、磁感應強度等也隨時間變化。忽略磁滯造成的影響，它們可以表示為：
因此，流體切割磁場產生感應電動勢也是交變量，它們之間存在著相位關系。因此我們在分析相位關系時應用了矢量的概念，而在計算它們之間的數值關系時，為了方便起見往往采用有效值來表示。
2。激磁線圈中電流的大小決定于線圈的電阻和電感，而且主要決定于電感，因為激磁線圈基本上是感性負載，感抗在數值上比電阻大得多，而線圈感抗的小小又與磁路的磁阻等有關。
3。在交變磁通的作用下，磁軛、導磁件等部件中有渦流損耗和磁滯損耗存在，總稱鐵損。鐵損的存在不僅使激磁線圈的電流增加，而且使磁路中磁通與激磁電流之間產生相位差。除了鐵損外，線圈導線電阻也造成功率損耗，稱為銅損。
