干擾調節機構的工作原理前已介紹。它是由引出線構成的回路和調節電位器組成，作用是把90°干擾調節到0.3mV以下。

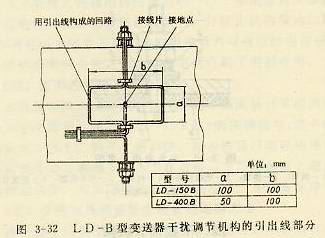

圖3-31為LD-A型電磁流量變送器干擾調節結構的引出線部分。它用饒性的印刷線路板制成，調幅范圍約為5mV。采用印刷線路板的優點是結構簡單，缺點是未加電磁屏蔽，容易產生較大的電磁干擾。圖3-32為LD-B型變送器的信號線布線安裝圖和布線尺寸。
下面另外介紹兩種干擾調節機構。

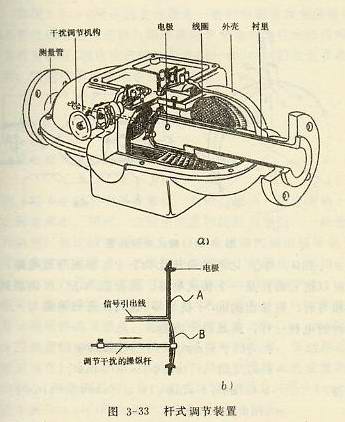

一種方法是調節操縱桿以改變信號線的位置來調節90°。它的結構如圖3-33.當信號線與導電介質組成的環路與磁通不交鏈時，或穿過環路的磁通值代數和為零時（在磁場是均勻的情況下，如圖3-33所示，當與磁通交鏈的面積A與面積B相等時，則穿過環路的磁通之代數和為零），變壓器效應引起的90°干擾為零。
另一種方法是日本FL281S型變送器采用的方法，它的原理如圖3-34所示。

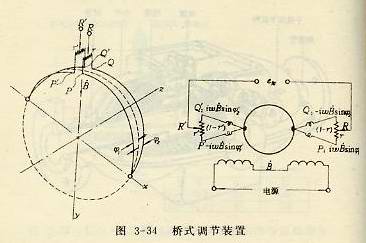

由圖3-34可知，每個電極都有兩根引出線，它們分別于通過電極的橫截面xoy平面成ψ1、ψ2角和ψ'1、ψ'2角，然后接至兩只電位器W、W'的兩端上，由電位器經過調節后輸出信號。當激磁線圈通電后產生角頻率ω、磁感應強度為B的磁場，根據焦耳-楞次電磁感應定律在引出線的P電產生與iωBsinψ1成正比的電壓，在Q點產生與-iωBsinψ2成正比的電壓（其中i為復數虛步的單位量，B為用復數表示的磁感應強度）。同樣，在另一個電極引出線的兩端P'和Q'點，分別產生-iωBsinψ'1和iωBsinψ'2成正比的電壓。設電位器W與P之間的電阻分壓比為γ，則W與Q之間的分壓比為1-γ；另一只電位器W'和P'之間的電阻分壓比為γ'，則W'和Q'之間的分壓比為1-γ'。根據等效電路，我們可以把它看做是一個橋式電路，當R點與R'點調整到電壓相等時，則輸出的90°干擾為零。這時，等效電路與一個平衡時的電橋一樣，滿足以下方程：
iωB[γsinψ1-(1-γ)sinψ2]=iωB[(1-γ')sinψ'2-γ'sinψ'1]
解得：
γ(sinψ1+sinψ2)+γ'(sinψ'1+sinψ'2)=sinψ2+sinψ'2
